　現場写真　

　　写真をクリックすると拡大された写真がでます。　

裏込プラント

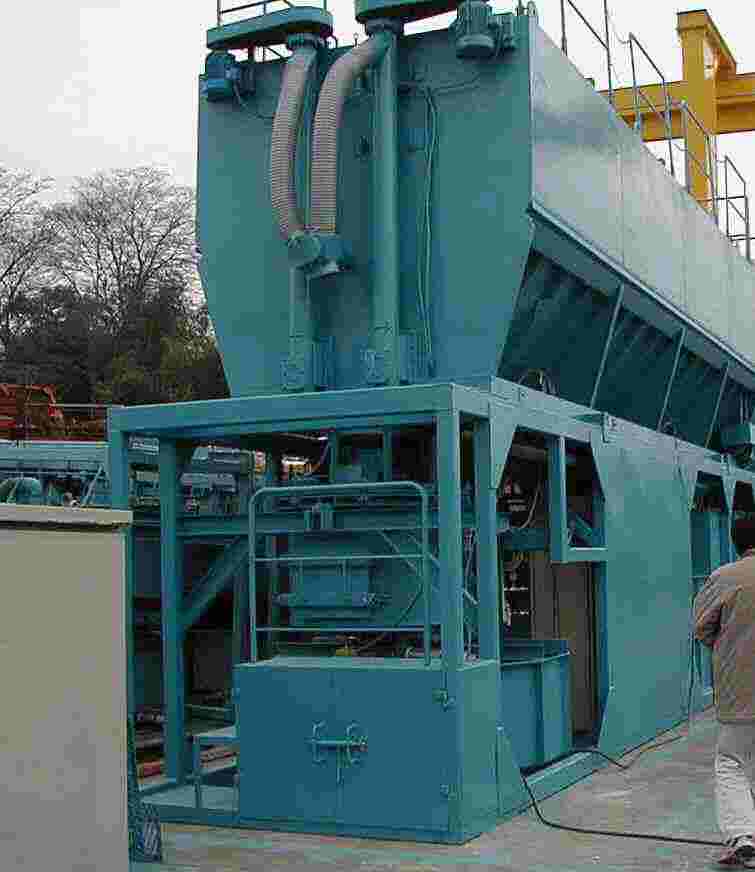

	標準裏込プラント　最も一般的な裏込プラントです。　　水-液体添加剤-粉体Ａ-粉体Ｂ　の順で自動作液を行います。　　プラント内に全ての設備が組み込まれています。

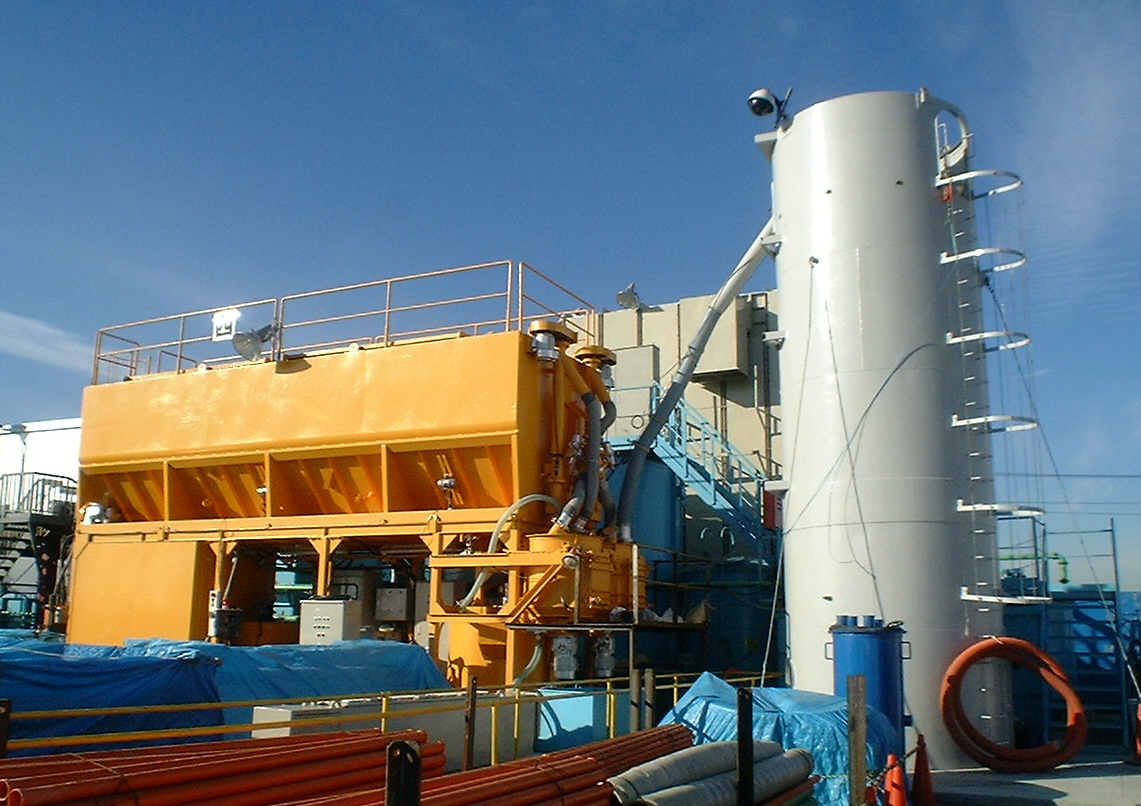

	裏込・作泥兼用プラント　　ワンプラントで裏込と作泥を練る事ができ省スペース化が可能です。

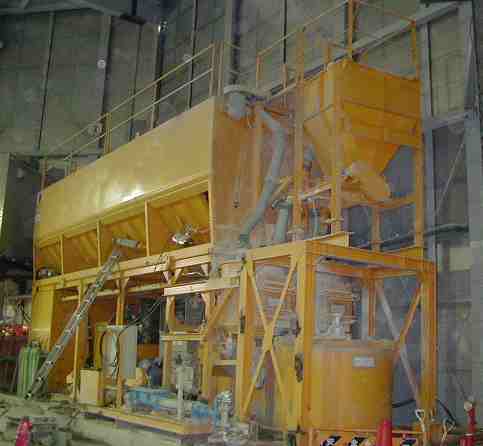

	裏込・加泥兼用プラント　　ワンプラントで裏込と加泥を練る事ができ省スペース化が可能です。

ポンプ関係

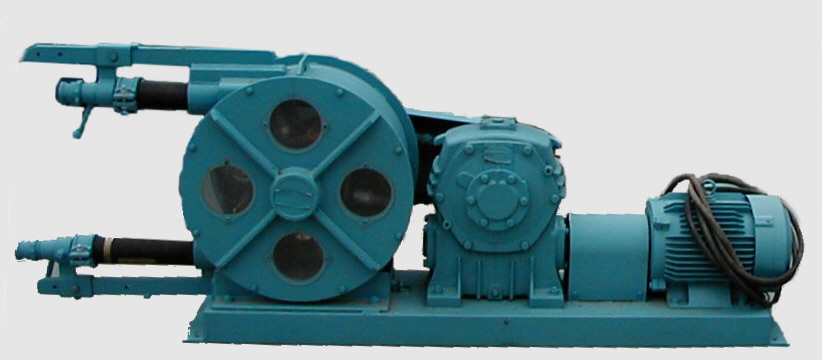

	スクイーズポンプ　基本的に裏込注入用ポンプです。　特徴　：　・高粘土薬剤の注入・移送が可能です。　　　　　　　・空運転をしても焼きつきません。　　　　　　　・インバーターによる流量制御が可能です。　　　　　　　・色々な型式があり５～２００Ｌ位の間で選択できます。

現場写真

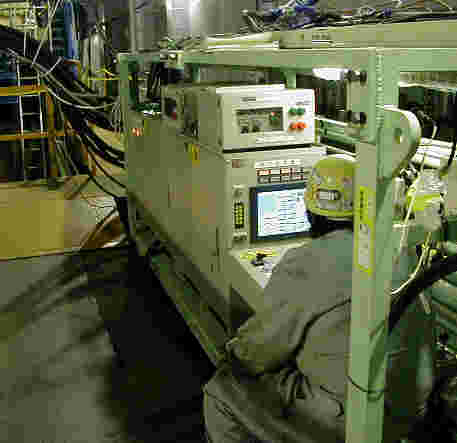

	シールドマシーン運転台車　・　マシーン操作盤の上に乗っているのが加泥注入操作盤です。　・　奥にある同じ盤は裏込注入盤です。

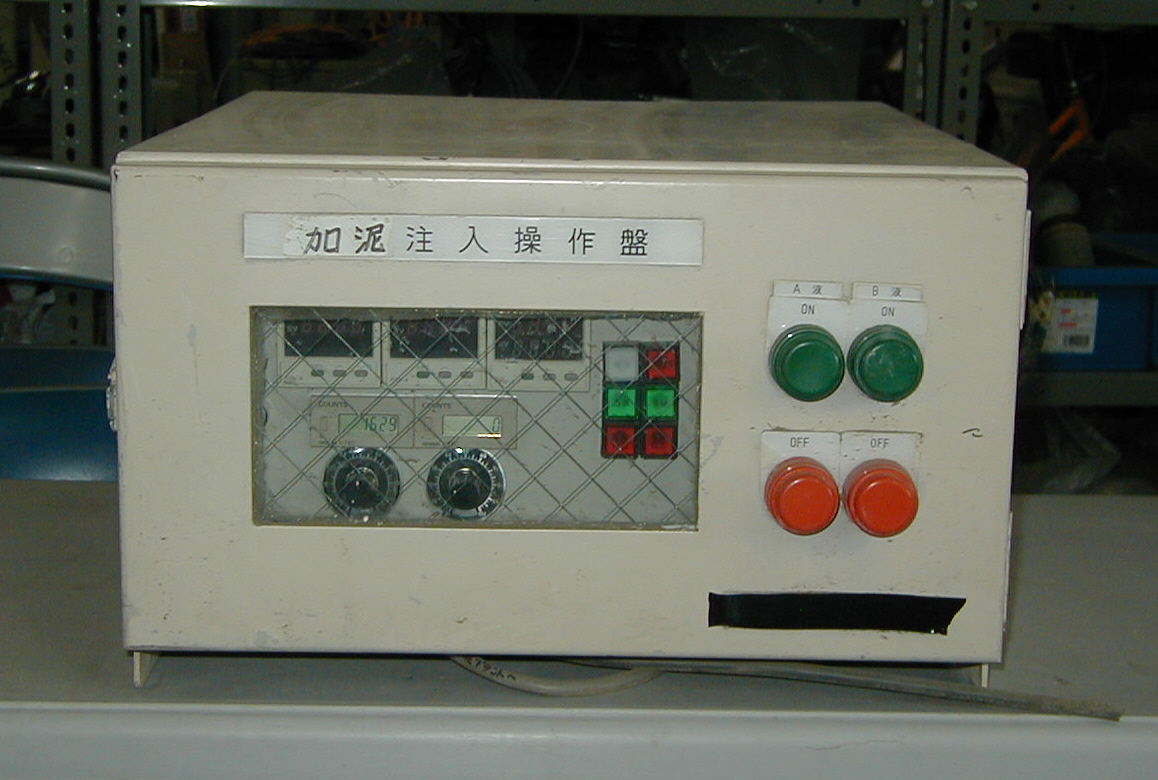

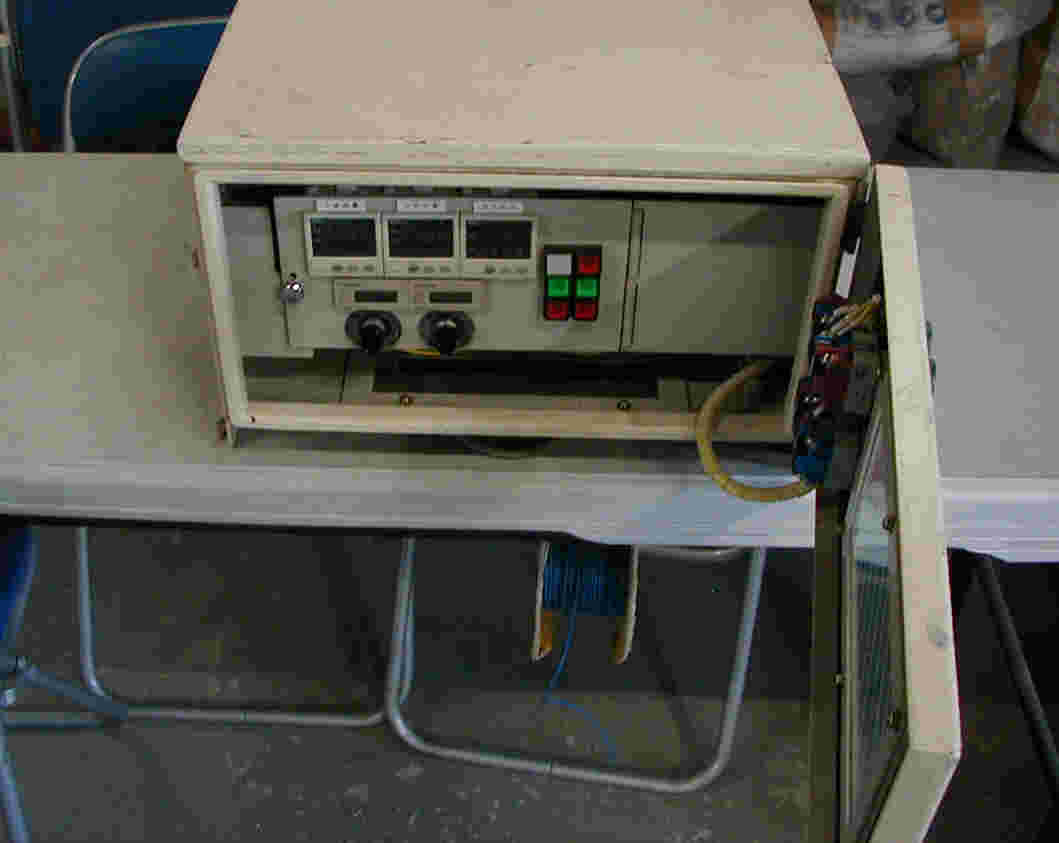

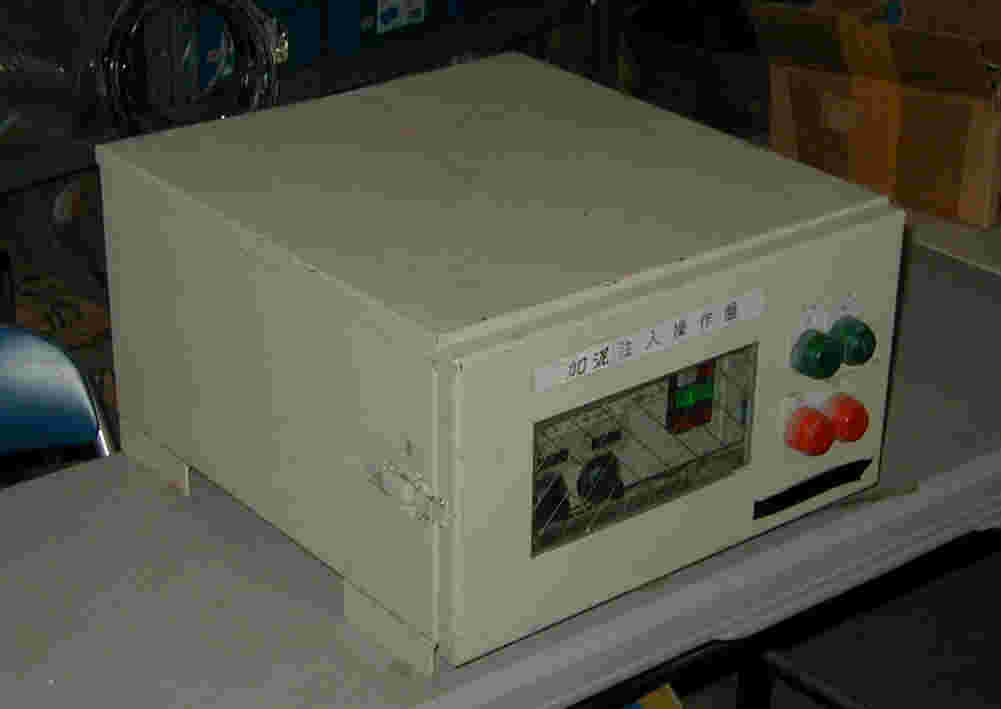

	加泥注入操作盤（ＶＲ盤）　・　裏込注入操作盤もまったく同じ物を使用します。　・　簡易防水ですので、シールド機内に置いても大丈夫です。　　　※直接ホースで水をかけたりするとさすがに壊れます。　・　設定圧力以上になると自動的にとまります。（０～１Ｍｐａの範囲で設定可能）　・　大きさは横405×奥行440×高さ250です。（配線は下面に口があります。）

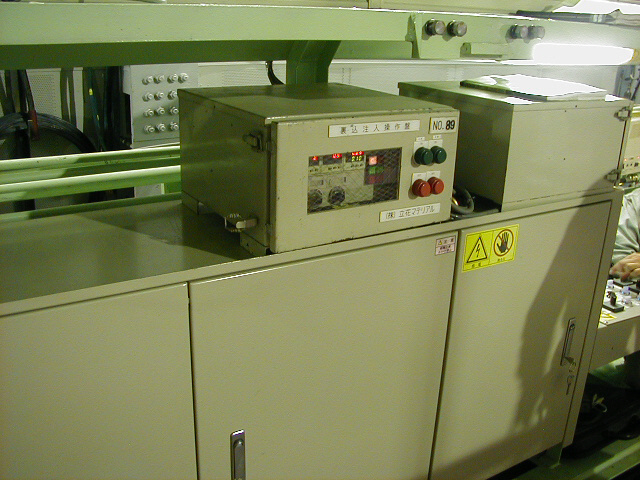

	裏込注入操作盤（ＶＲ盤）　・　上の加泥注入操作盤とまったくいっしょです。　・　先端の注入場所には小さな手元盤がつきます。　・　地上との通信は１ペアの信号線を使用します。

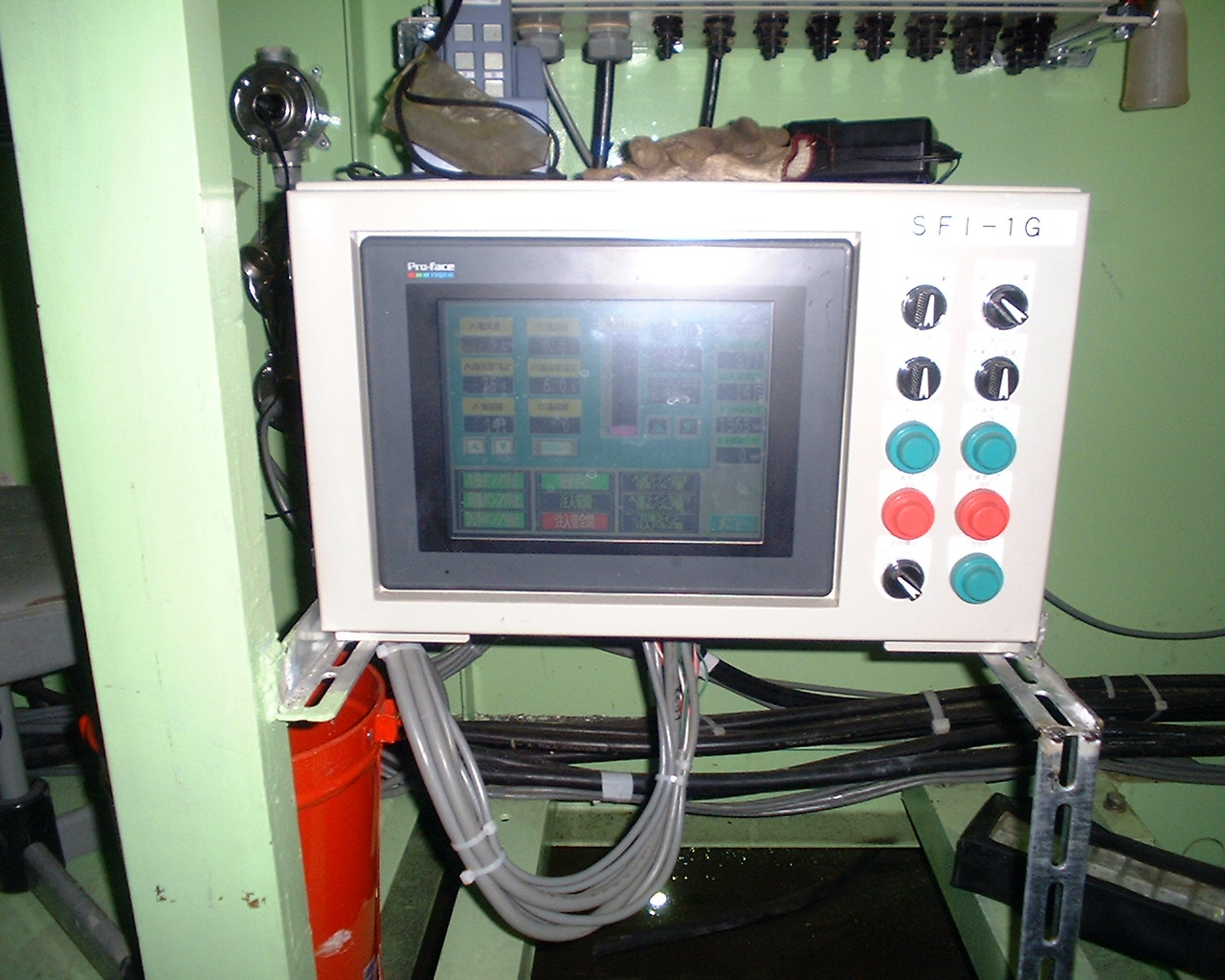

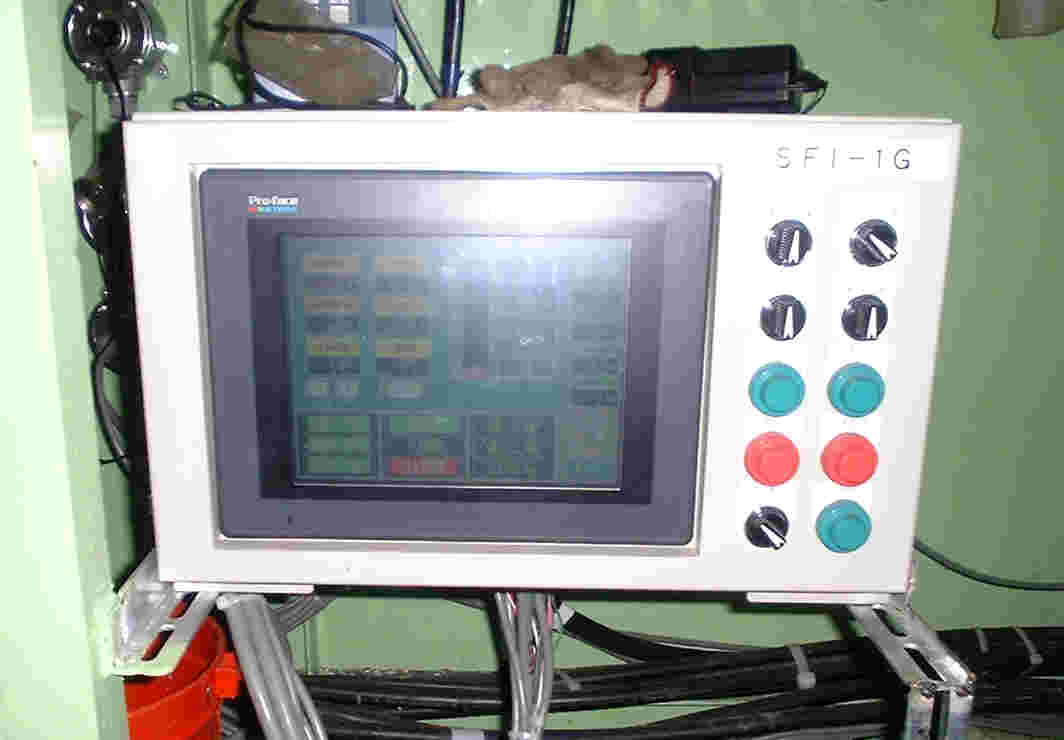

	裏込注入操作盤（ＳＦＩ盤）　・　同時裏込注入用の全自動注入操作盤です。　・　シールドマシーンと連動して自動的に注入を開始します。（詳細な条件設定。）　・　シールドのスピードに合わせて注入量を自動設定します。　・　シールドが停止すると自動的に洗浄を開始します。　・　シーケンサーのプログラム変更により色々な設定を変更できます。

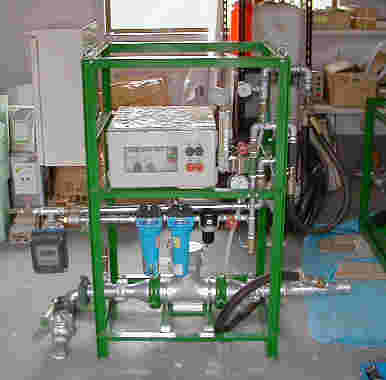

	発砲装置　　・　当社で開発した発砲装置です。　　・　土木の現場に合う様に電気部品がほとんどありません。

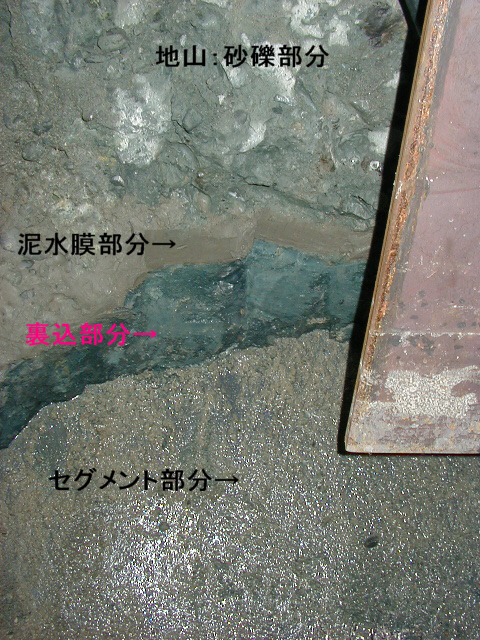

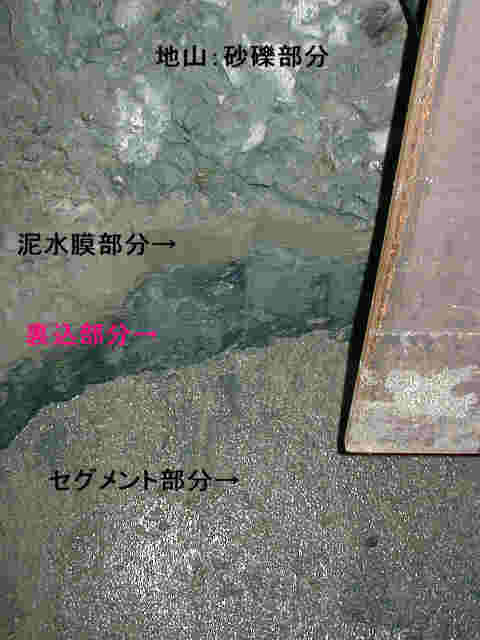

裏込注入の写真　

　通常は見られない裏込注入剤を外側から見た写真です。　　　　

撮影状況・同時裏込注入

・シールド径約１０ｍ

・泥水式シールド

・撮影部分はシールドの天端部分です。

・写真では見えないかもしれませんが、地山・泥水膜・裏込・セグメントの順にハッキリ別れていました。

・充填状況は大変良好で全く巣が入っていませんでした。

・実際の強度は通常の品質管理試験よりはるかに強度が有るように思えました。バールで叩いてやっと崩れる程度。原因は地山や泥水の砂分を含んだり、水分のみが脱水され濃度が濃くなったのが原因と推測されます。
