802.3 100M イーサネットの層構造モデル

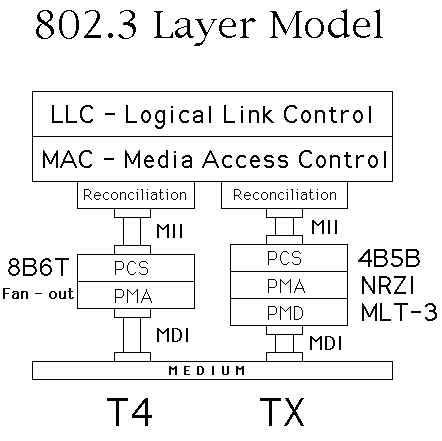

　この図は 100M イーサネットのデータリンク副層の論理図です。データは上位層（ TCP/IP や ノベル NetWare のような）から、 LLC 副層へ渡されます。さらに MAC 副層に渡され、そして、100BASE-T4 / 100BASE-TX どちらかによって、 図のように下に渡されます。ここでは、さらに詳しい議論は避けます。8B6T 符号化や、分けて流す方法（ファンアウト）、NRZI 信号化が、 層の機能として定義されており、これについては別のページで説明します。

　10 Mbps のイーサネットでは、データは MAC 層から PMA に直接手渡され、外へ流れて行きます。 調停部分（ Reconciliation ）、PCS、PMA 副層は、10 Mbps イーサネットには存在しません。
