100BASE-T4 分割と構成

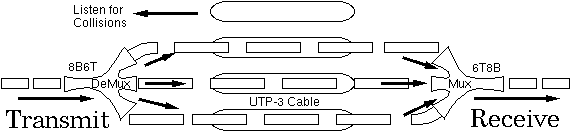

　この図を見れば、データがどのようにしてイーサネットカードによって送信されるのか、カテゴリ３のケーブルにどのようにして分けて流されるのかがわかるでしょう。 バイトは受信エンドで結合され、正しい順序に並べられます。対の４番目の線は、コリジョンの検出に使われます。 このようにして、一本一本の線は 33.3 Mbps 運ぶだけでよいことになります。合計すると 100 Mbps になるのです。 これがカテゴリ３のツイストペアケーブルで 100M のデータが運ばれる仕組です。
