�D

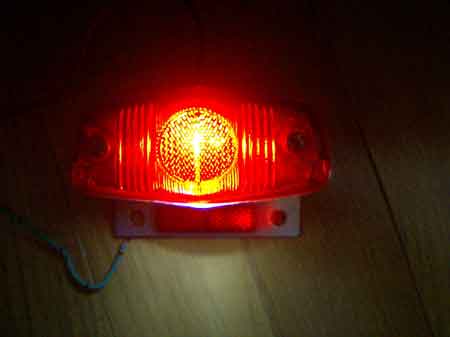

カバ−を付けて完成！（＾ー＾）

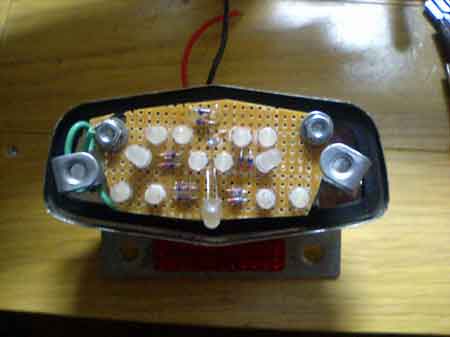

最上段6ヶと最下段5ヶを常時点灯用にし最下段のセンタ−は
ナンバ−プレ−ト用に下向けに設置
真ん中2ヶをブレーキランプ用に配線
基盤にエポキシ樹脂で防水して完成！

�C

�A

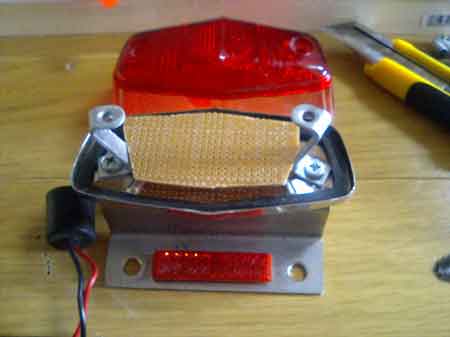

汎用の基盤をル−カステールの形状に加工
ＬＥＤとＣＲＤのレイアウトを検討
ＣＲＤ　1ヶに対しＬＥＤ　4ヶ以上接続すると
電圧の変動で明るさが変動するので３ヶで
レイアウトすることにしました

冬は寒くて嫌ですね〜　寒いとモンキーの散歩もお預けです　　と言う訳で室内でできそうな事を探して
ランプ系のＬＥＤ化に取り組むことにしました

まずは高輝度ＬＥＤの調達　早速日本橋へ
ＬＥＤと低電流ダイオ−ドＣＲＤ、基盤を探してぶらぶらと
日本橋も電子パ-ツの店がめっきり少なくなって
びっくりです　
やっと見っけて購入　ＬＥＤ１ヶ100円しました
結構ぽったくり！100円ショップでＬＥＤライト買えること思うと・・・
帰って早速作業開始！

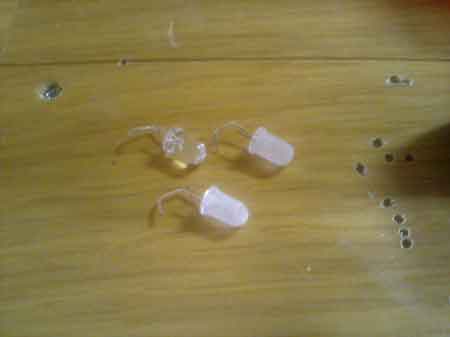

光の分散の為、ペ−パ-でつや消し加工

�@

�B

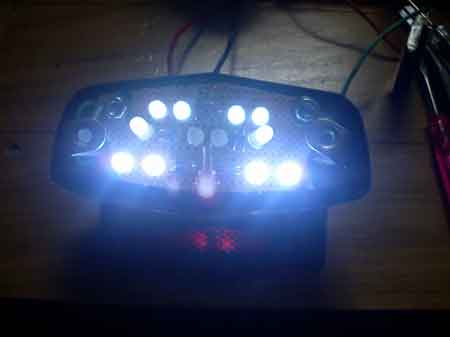

点灯してみる
結構まぶしい
