中国フロントフォークをつけてから
妙に早くなったと思ってたら
メーター狂ってる
並走してもらったらやっぱりおかしい
１０インチのギアボックス？
しかたがないので補正した

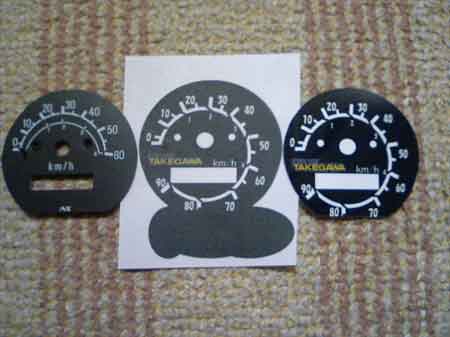

スペシャルパネルを作ることに
ノーマルパネルをスキャナー
で取り込みエクセルで作成
我ながらなかなかの出来栄え！

メータ-パネルのビス止めをはずし
針の原点を確認し後で再現できる
ようにマーキング
次は針の取り外し
針は圧入でした　シャフトを曲げない
よう慎重に

３０ｋｍ/ｈ以上で点滅する
速度警告灯はカム方式
で接点がＯＮ、ＯＦＦする構造でした
凝った作りやね〜

冬は寒くて嫌ですね〜　寒いとモンキーの散歩もお預けです　　と言う訳で室内でできそうな事を探して
ランプ系のＬＥＤ化に取り組むことにしました

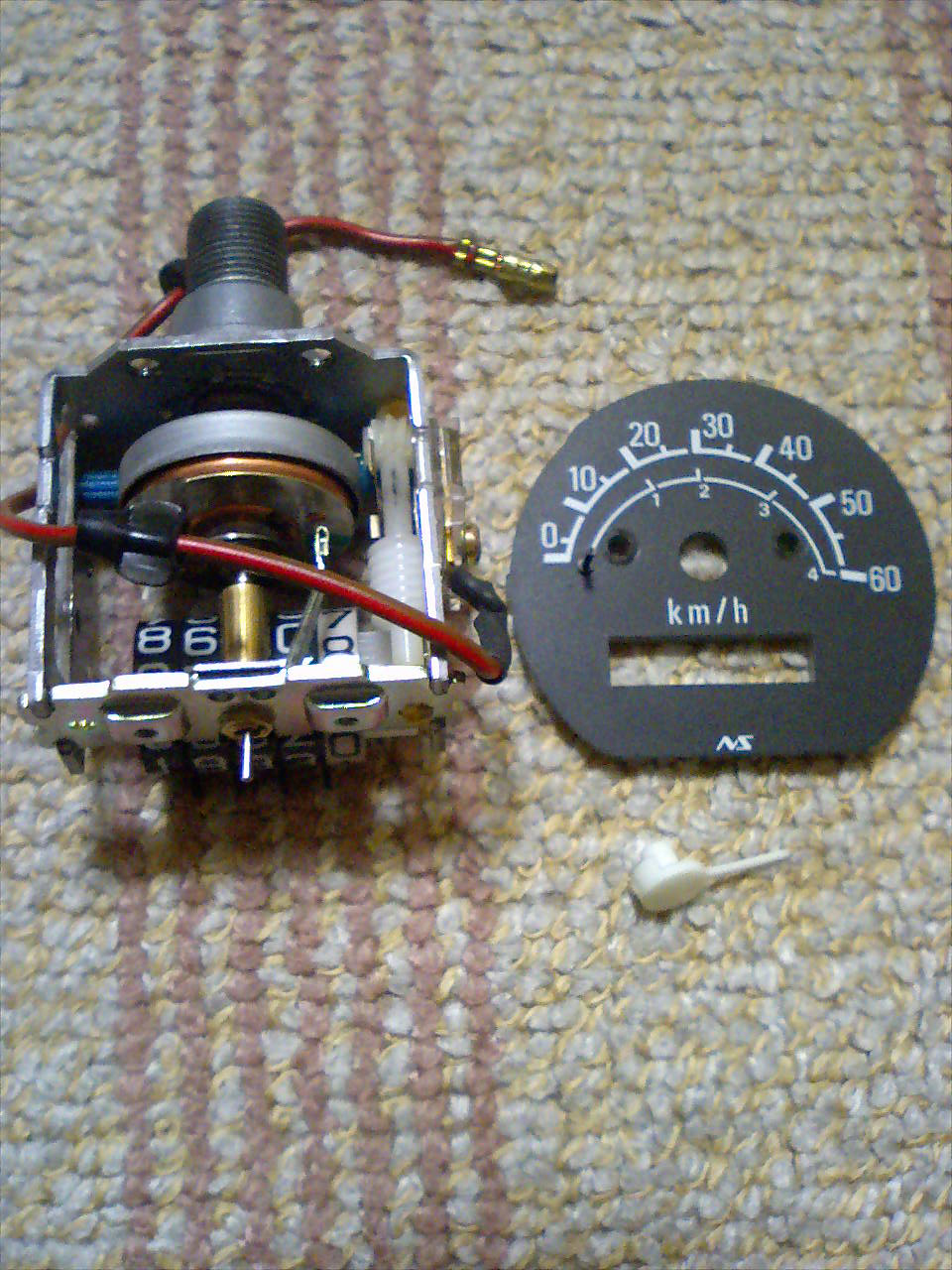

まずはメーターの解体から
かしめてる！　結構かたい
ニッパーで少しずつ慎重にはずし
１時間後左の姿に
もとに戻るかな〜
ちょっと不安

�@

�B

メータ-パネルのまめ電球バック
ライトを高輝度ＬＥＤ３ヶに入替え
高級感ある輝きに

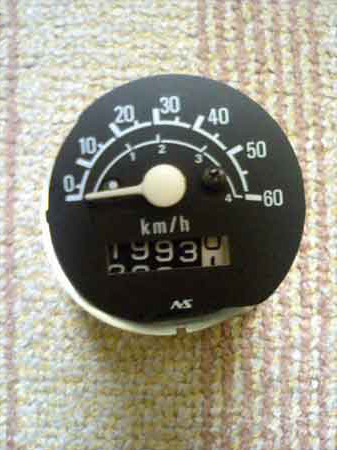

オリジナルメーターの完成！
