NRZI 符号化

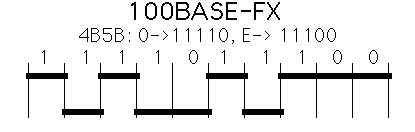

　この図は、NRZI の一例です。NRZI は１ビットを符号化するのに周波数の半分を使います。 マンチェスタ符号化のビットのようにゼロに変わるのではなく、 NRZI はビットの変化の有り無しに意味を持たせています（状態変化が１を示します）。

　この例では、十六進数の「0E」のデータが送信されています。まず、データは４ビットに分けられます。 ここでは「0」と「E」です。そして、それぞれの４ビットにあてはまる 16 進数のコードをテーブルの中から探します。 「0」のコードは「11110」で、「E」のコードは「11100」です。 最後にコードが NRZI 符号化によって送信されます。

　４ビット単位（ニブルと呼ぶ）を５ビットコードで表す理由は元のページにあります。
