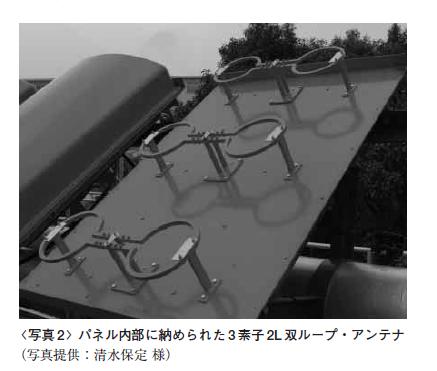

東京タワーに設置されているのと同型の双ループアンテナを
分解したところ、双ループが3個で1セットになります。

このアンテナを円周上に1段30個、計10段、合計300個も
設置されています。

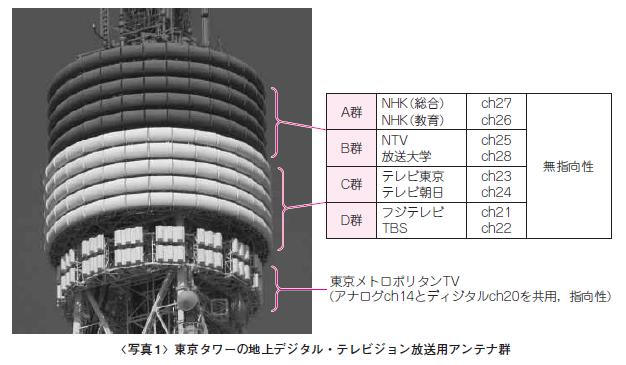

写真下側　東京タワーに設置された地デジ用双ループアンテナ郡
2波共用して上側(赤色に塗装)にA郡B郡・下段(白色)にC郡D郡
合計8波を各10KWで送信しているようです。

東京メトロポリタンTVは最下段に専用双ループを
設置しています.
2012年にはスカイツリーから地デジ電波が送信される予定です。
