2010.7.17

今回自作双ループアンテナの実験をする機会があり、参考になるか
わかりませんが記載することにしました。

ループアンテナの構造は こちらから確認できます。
送信用ですが受信用にもなるので見る価値はあります。

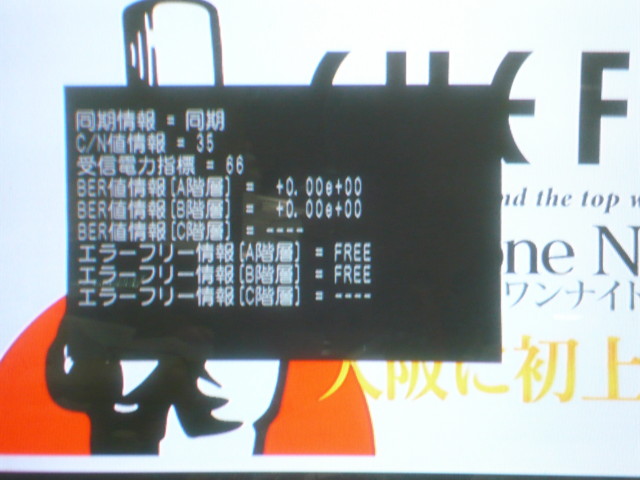

以下は自作双ループアンテナのC/Nを表示した画面です。
TVはPanasonic TH-L19D2

Panasonic　2010年発売の製品から以下の様に
全チャンネルを表示ができるようになりました。

当店ではアンテナを設置した時に受信状態確認に使用しています。

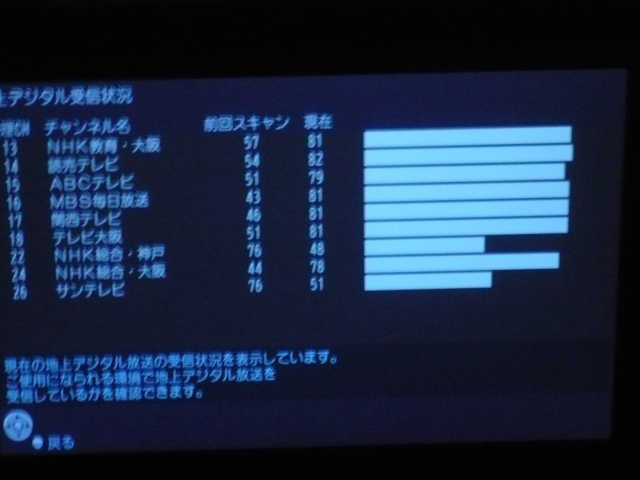

（上)13ch-30ch用に設計？した双ループアンテナ。　アンテナNo.1テスト(自宅ベランダ)
双ループアンテナは8の字のようにアンテナの前後に指向性があり当地区では
生駒と麻耶山が5度以内でほぼ一直線上にあるため1本のアンテナで全ch受信可能です。
サンテレビ・神戸NHKの方向は自宅ビル陰になり電波は弱いですが映ります。

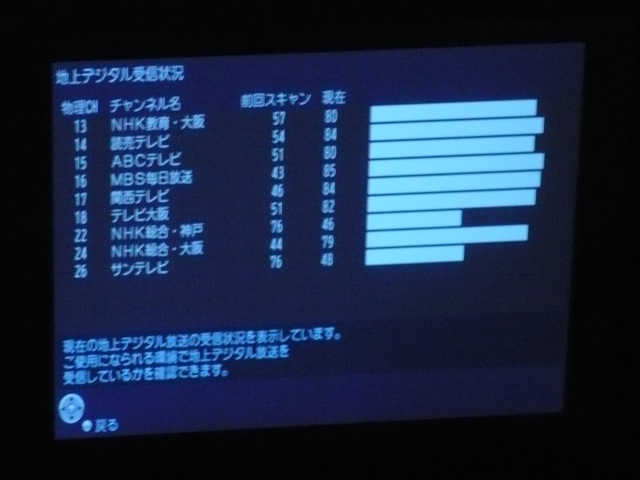

13ch-62ch用に設計した双ループアンテナ。
アンテナNo.2テスト(自宅ベランダ)　　前回スキャンは地デジ未対応の共聴アンテナの分です、
高層のため、未対応でも全チャンネルなんとか映りますが4chに時々ブロックノイズが
入る時があります。

ＴＯＰに戻る

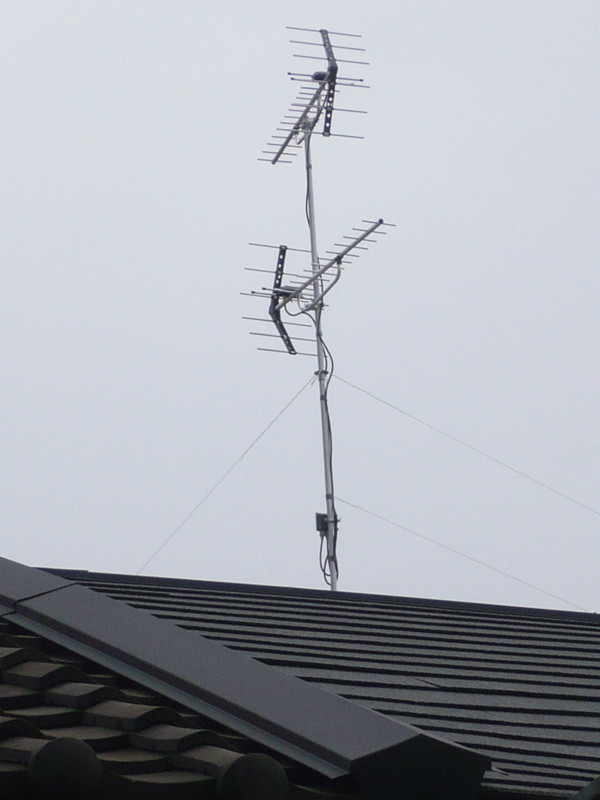

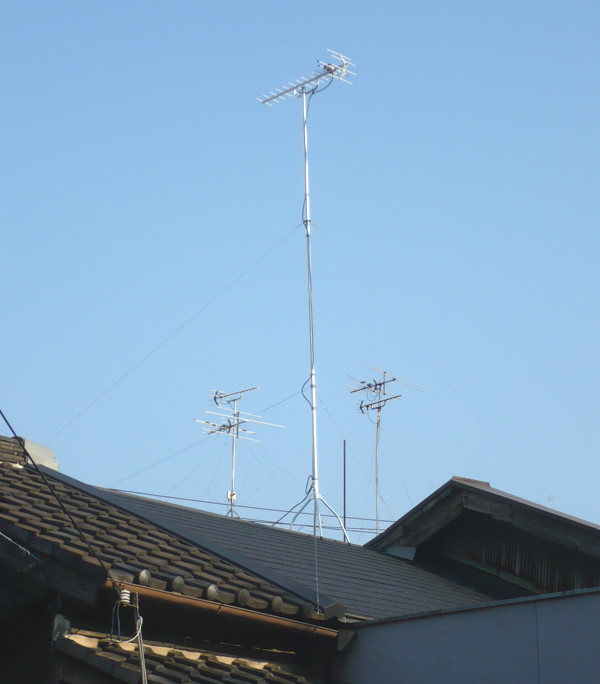

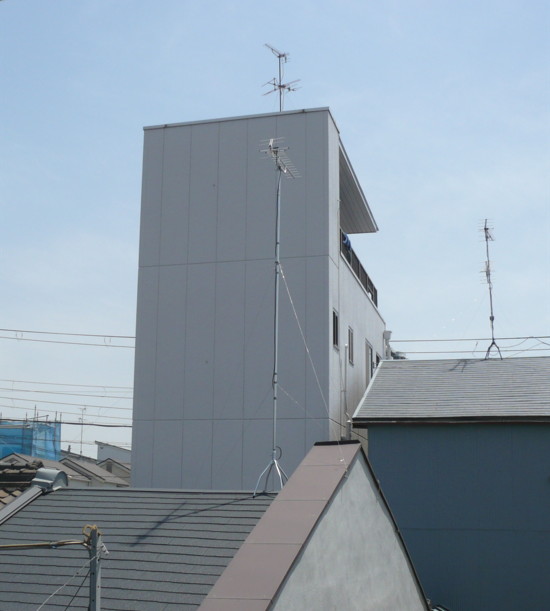

以下の画像は2010年に当店が地デジアンテナ工事をした時の画像見本です。
アナログの大きなアンテナに比べこのようなアンテナが今後主流になります。




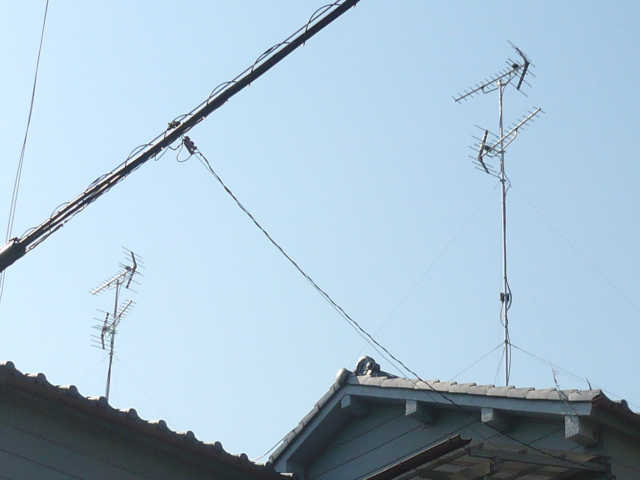

上の画像説明

サンTV側に7Fのマンションがありアナログはかなりゴーストが出ていました。
アンテナは上側サンTV・下側大阪広域用です、大阪・阪神地区用混合器使用

築30年にもなると既設配線で地デジを受信するとかなり減衰するようです。
既設配線に接続すると一部受信できない局があったので
直接TVまで配線しました。アンテナ高さ地上約11.5m(屋根上約4m）

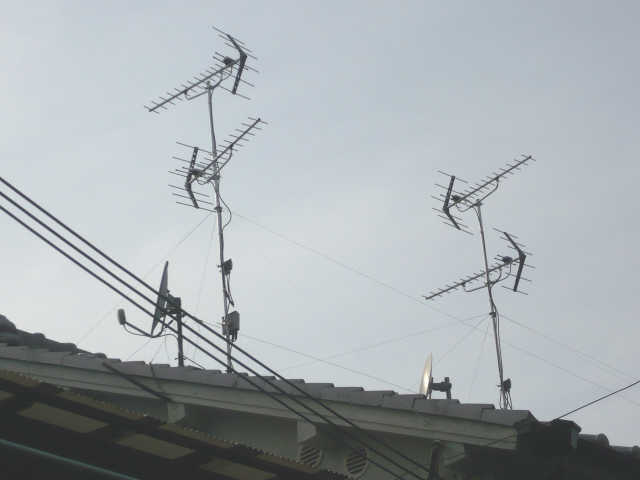

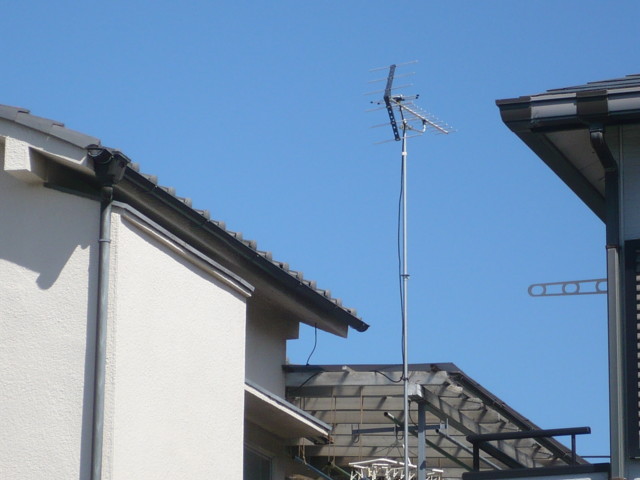

上の画像説明

大阪側30mに5Fの住宅・サンTV側約150mに15Fマンションがあり、このマンション
からのVHFアナログ共同アンテナで受信していましたが、地デジ(UHF)に対応
していないので11年7月で共同アンテナを撤去するようです。

既設BSアンテナがあるので混合して2分配・TV側に分波器を取り付け受信。

既設配線に接続すると一部受信できない局があったので
UV/BS/CSブースターも取り付けてあります。
アンテナ高さ地上約10.5m(屋根上約3m）小田地区

---------------------------------------------------------------------

ＴＯＰに戻る


2004.9.5

サンTV（２６ch）の試験電波が9月13日から試験的に発射するようです（30W）
12月1日より本放送を出力100Wで開始します、また2005年（未定）に
定格出力1KWになります、NHK神戸（22ｃｈ）も予備免許が交付され次第、
試験放送を開始します。
NHK神戸のリモコン番号はNKH総合（大阪）と同じ1chに決まりました
詳細は下の表を参考にしてください。

2003.12.26　追加2004.9.5

大阪地区、隣接地方局のチャンネル一覧表
